質問をクリックすると、回答が表示されます。

マイクロチップ社はどんな温度センサを取り扱っていますか?: 論理出力型、電圧出力型、シリアル出力型の3種類を取り扱っております。
サーミスタ、熱電対、白金温度センサ用の半導体製品はありませんか?: ぜひ弊社のオペアンプやA/Dコンバータをお使いください。デモボード、評価用ボード、リファレンスデザイン、各種資料を提供しています。
下記リンクをご参照ください。

http://www.microchip.com/stellent/idcplg?IdcService=SS_GET_PAGE&nodeId=2073&lang=en¶m=Thermal
150℃まで測定可能な温度センサがあるとの事ですがどのチップですか?: 電圧出力型温度センサMCP9700です。下記リンクをご参照ください。

http://www.microchip.com/wwwproducts/Devices.aspx?dDocName=en022289
筐体やヒートシンクにねじ止めできる温度センサはありませんか?: TO-220パッケージに封入された製品をお使いください。
論理出力型ではTC622、シリアル出力型ではTC74が該当します。
5 Vを大きく超える電源電圧で使える温度センサはありませんか?: TC620、TC621、TC622の3種類の論理出力型温度センサの定格最高電源電圧は18 Vです。これらをお使いください。
MCP9800シリアル温度センサの測定値をI²C出力経由で連続して読み出すと値が大きく変動します。これは正常ですか?: いいえ。この問題は、温度センサの電源電圧にリップル等の変動が含まれている場合に生じる事があります。
MCP9800のデーターシート(6.3章)では、この症状を軽減するために電源にリップルバイパス回路を設ける事を推奨しています。
下記リンクをご参照ください。

http://ww1.microchip.com/downloads/en/DeviceDoc/21909d.pdf

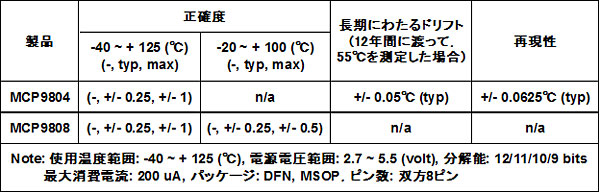

MCP9804 とMCP9808は他のシリアル出力型温度センサと比べると、同じようにより正確ですが、何が違うのですか?: MCP9804では長期にわたる運用でも出力が安定しています。MCP9808の場合には、より実用価値を高めるため温度範囲を狭めた仕様も追加しています。詳細は下表を参照してください。

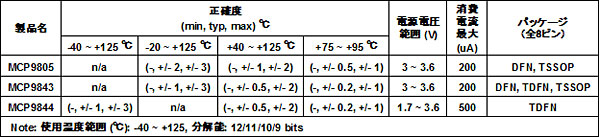

MCP9805、MCP9843、MCP9844はもともとDDR用のEEPROM内蔵製品から派生した製品だそうですが、何が違うのですか?: これらは全て元々DDR用の製品であったために高温領域(+85+/-10℃)での高い正確度が特長です。製品間の違いは下表を参照してください。最新のMCP9844の大きな違いは、最小電源電圧が1.7 Vである事です。

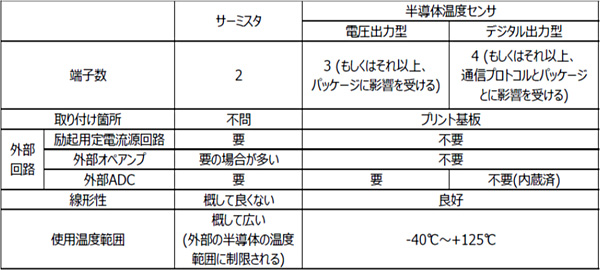

温度計測にサーミスタと半導体温度センサを使う場合の違いは何ですか?: 下は双方を比較した表です。相反する特徴を持ち合わせています。各々の長所短所のどれがお客様の応用に合致するかで選択すべきです。サーミスタや熱電対を選択した場合でも、弊社ではオペアンプ、PGA、ADC、ADC内蔵PIC^® MCU等を提供して、いかなる御要望にもお応えできます。
MCP970xで出力電圧が不安定なのですが、元々このような性格の製品なのですか?: MCP970xの電源ピンのノイズを除去するようなデカップリングコンデンサを接続すれば出力電圧は安定します。これはデーターシートにも記載されており、MCP970xの応用に際しての要件です。
長期に渡って最もドリフトが少ない温度センサはどれでしょうか?: MCP9804です。VDD=3.3 V時のドリフトについて、55℃を12年間計測し続けた場合、仕様上の代表誤差は+/-0.05℃以内です。
最も高い正確度が性能保証されている温度センサはどれですか?: MCP9808です。-20~+100°Cのレンジで+/-0.5℃以内の正確度を保証しています。正確度の標準値は+/-0.25℃です。
低電源電圧(2 V以下、できれば1.8 V以下)で動作する温度センサはどれですか?: MCP9844です。動作保証最低電源電圧は1.7 Vです。
70℃から100℃位までの高温だけが計測できれば良く、低温域も常温域も計測は不要です。どの製品を使えばいいでしようか?: MCP98244もしくはMCP9844が良いでしよう。これらのチップの元々の設計目的はPCのDIMM内のDRAMの温度計測/履歴記録のためです。従って、低温も常温も計測対象ではなく、85+/-10℃のレンジだけが計測対象です。MCP98244とMCP9844との主な違いは、MCP98244が計測温度履歴記録のためのEEPROMを内蔵しているのに対し、MCP9844にはそれを内蔵していないという事です。
温度計測と温度変化の記録を1チップで実現したいのですが、どの製品を選択したら良いですか。: MCP98244が良いでしよう。このチップの元々の設計目的はパーソナルコンピュータに使うDIMM内のDRAM温度計測/履歴記録です。このデバイスはEEPROMも内蔵しています。
